Odpowiednie branże i zasięg
| Branże aplikacyjne | Petrochemikalne, drukowane, powłoki/klejenia, suszenie powłoki, szkliwo druciane, farmaceutyki i chemikalia itp. |
| Zakres koncentracji | 500 ~ 5000 mg/m3 (2 ~ 12% LEL). |
Zasada pracy

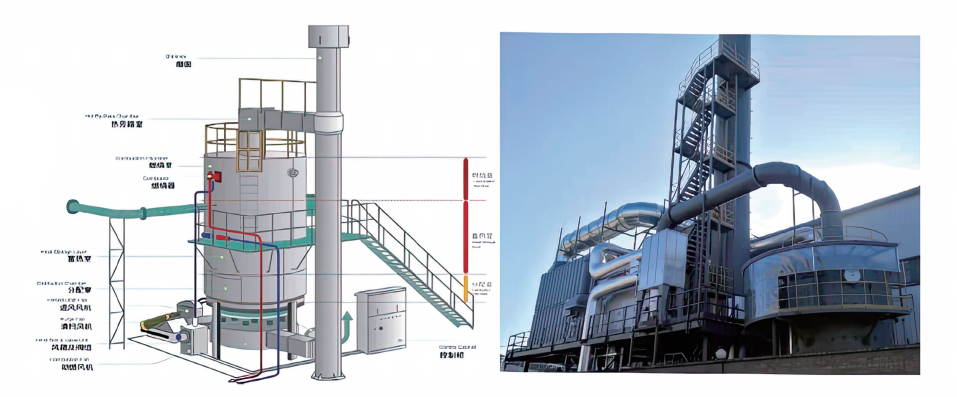

Rotary RT0 składa się głównie z komory spalania, ceramicznego łóżka opakowania i zaworów obrotowych itp. Korpus pieca jest podzielony na 12 ceramicznych łóżek pakujących, 5 komory wlotowych (strefa podgrzewania), 5 komory wylotowych (strefa chłodzenia), 1 komorę czystki i 1 komorę izolacyjną. Gaz odpadowy wchodzi do strefy podgrzewania przez dystrybutora wlotu, a po podgrzewaniu do określonej temperatury wchodzi do górnej komory spalania w celu całkowitego utleniania i rozkładu. Oczyszczony gaz o wysokiej temperaturze opuszcza komorę spalania i wchodzi do strefy chłodzenia w celu przeniesienia ciepła do ceramicznego materiału magazynowania energii, a gaz jest chłodzony i wydalany przez dystrybutora gazu. Ceramiczny materiał magazynowania energii w strefie chłodzenia pochłania ciepło i przechowuje dużą ilość energii do podgrzewania spalin w następnym cyklu. W ten sposób gaz odpadowy jest naprzemiennie utleniony i rozkładany w komorze spalania. Gdy stężenie LZO w gazie spalinowym przekracza pewną wartość, a ciepło uwalniane z rozkładu oksydacyjnego jest wystarczające do utrzymania temperatury reakcji komory spalania, nie ma potrzeby używania paliwa do ogrzewania, a tym samym poprawiając wykorzystanie cykliki energetycznej.
RTO typ typu cylindra Multi Butterfly zawór RTO
Porównanie z tradycyjnym typem RTO
| | Trzy pokojowy RTO | Rotary RTO | Rtosingle Cylinder Multi Butterfly Zawór RTO |
| Liczba komory do przechowywania ciepła | 3 | 12 | 7 |
| Liczba zaworów | 9 | 1 | 21 |
| Formularz zaworu | Zawór cylindra, zawór motyla | Zawór obrotowy | Hard Seal Butterfly zawór |
| Szybkość oczyszczania | 99% | 98% | 99% |
| Fluktuacja ciśnienia rurociągu | ± 250PA | ± 50PA | ± 50PA |
| Obszar zajmowany | Duży ślad | Mały ślad | Mały ślad |
| Ilość akumulatora ciepła | więcej | mniej | mniej |
| Wydajność cieplna | 95% | 95% | 95% |
| Wskaźnik awarii zaworu | Wysoki | Niski | Niski |
| Valve | Uniwersalne zawory można szybko zmienić | Specjalistyczne zawory, potrzebują profesjonalnej konserwacji fabryki | Dobrze znane marki zaworów |
Kryteria wyboru
1. Konieczne jest szczegółowe wskazanie podczas selekcji, czy gaz spalin zawiera składniki korozyjne, takie jak siarka i chlor, a dla takich gazów należy zastosować materiały oporne na korozję lub wyższe. Przetwarzanie i produkcja materiałów muszą również obejmować specjalne oczyszczanie tych gazów na drugim etapie.
2. Mieszany gaz odpadowy wchodzący do magazynowania ciepła sprzęt do spalania w wysokiej temperaturze powinien mieć zakres stężenia mniejszy niż 1/4 dolnej granicy wybuchowej (LEL).
3. Maksymalna temperatura zastosowana do magazynowania ciepła spalarni o wysokiej temperaturze jest niższe niż 960 ℃. Substancje wysokiej cieplnej i wysoce skoncentrowane gazy muszą poddać się oczyszczaniu rozcieńczenia, a jeśli istnieją specjalne wymagania, należy je określić, aby zapewnić określone wymagania dotyczące izolacji podczas projektowania.
4. Gaz wchodzący do magazynowania ciepła sprzęt do spalania w wysokiej temperaturze nie może zawierać cząstek pyłu ani mgły olejowej, które mogą powodować zatkanie lub kłanianie/podgrzewanie, aby zapobiec podgrzewaniu i zablokowaniu ceramiki magazynowania ciepła.
5. W przypadku niektórych regionów z wymaganiami dotyczącymi emisji tlenków azotu z wylotów sprzętu do spalania o wysokiej temperaturze należy go specyficznie wskazać, aby można było wybrać niskie systemy spalania azotu przy zakupie silników spalania. Ponadto, nawet jeśli stosowane są niskie systemy spalania azotu, jeśli gaz odpadowy zawiera wysokie stężenie składników azotu, które nie spełniają standardów emisji, wymagane jest późniejsze obróbkę denitryfikacyjną.
