Zakres aplikacji
1. Mające zastosowanie do branż takich jak chemikalia, przemysł lekki, druk, guma, meble, elektromechanika, budownica statku, samochody i ropa naftowa.
2. Obowiązujące do innych branż, które wymagają odzyskania lotnych rozpuszczalników organicznych.
3. Obowiązujące do dużej objętości powietrza, od średnich do wysokiego stężenia i gazy organicznej w niskiej temperaturze.
Zasada pracy

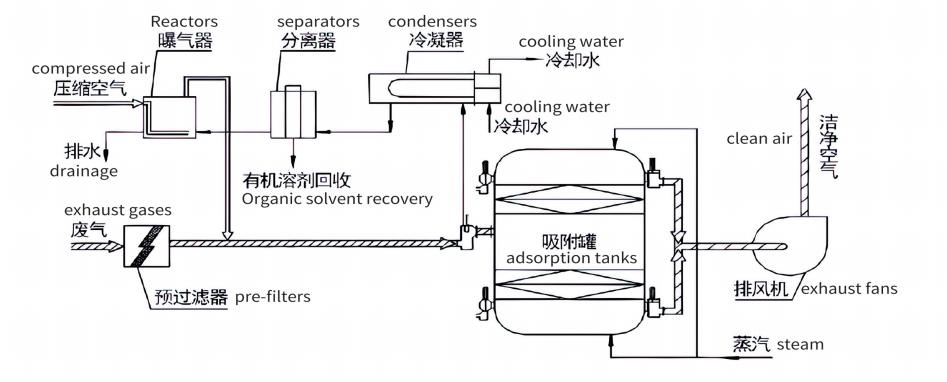

Proces adsorpcji: gaz odpadowy przechodzi przez filtr AR, aby usunąć małe zawieszone cząstki przed wejściem do zbiornika. Gaz jest następnie filtrowany przez cząsteczki węgla aktywnego pakowane w zbiornik i opróżnia się przez tylny wentylator (jeśli stężenie gazu jest wysokie, można zastosować wieloetapowe urządzenie adsorpcyjne, aby zapewnić, że gaz spełnia standardy emisji).
Proces desorpcji: Gdy węgiel aktywowany jest nasycony po określonym okresie użytkowania, należy go zregenerować. Proces desorpcji i regeneracji wykorzystuje metodę ogrzewania i analizy. Para o wysokiej temperaturze przy 0,5 MPa jest wstrzykiwana z dna wieży do zbiornika, aby oddzielić substancje organiczne od węgla aktywnego. Odłączony gaz przechodzi przez pasujący kondensat, aby ostygnąć i wejść do zbiornika separacji. Rozpuszczalniki organiczne są odzyskiwane podczas separacji, podczas gdy pozostałe rozwiązanie jest napowietrzane i rozładowywane (jeśli trzeba odzyskać wysokie rozpuszczalniki, do zbiornika separacji można dodać urządzenie destylacyjne).

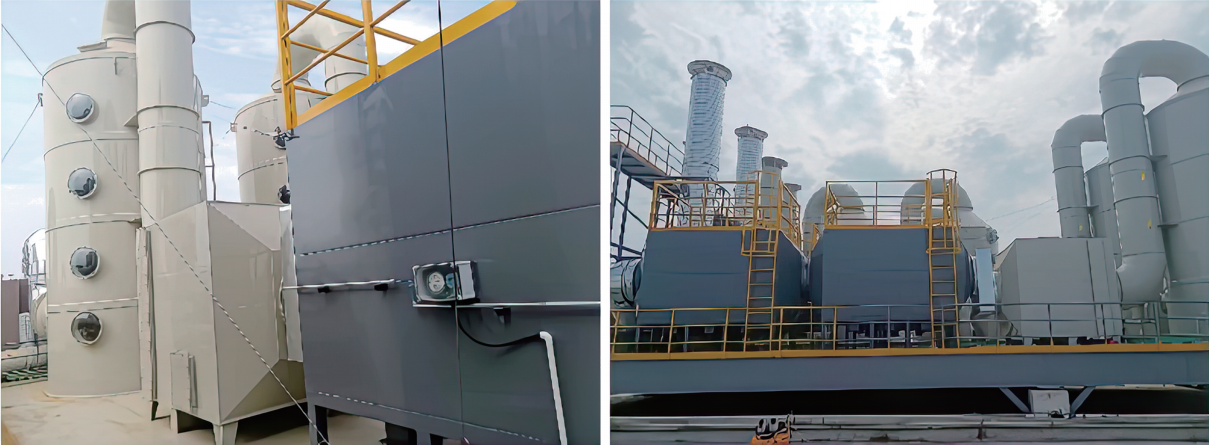

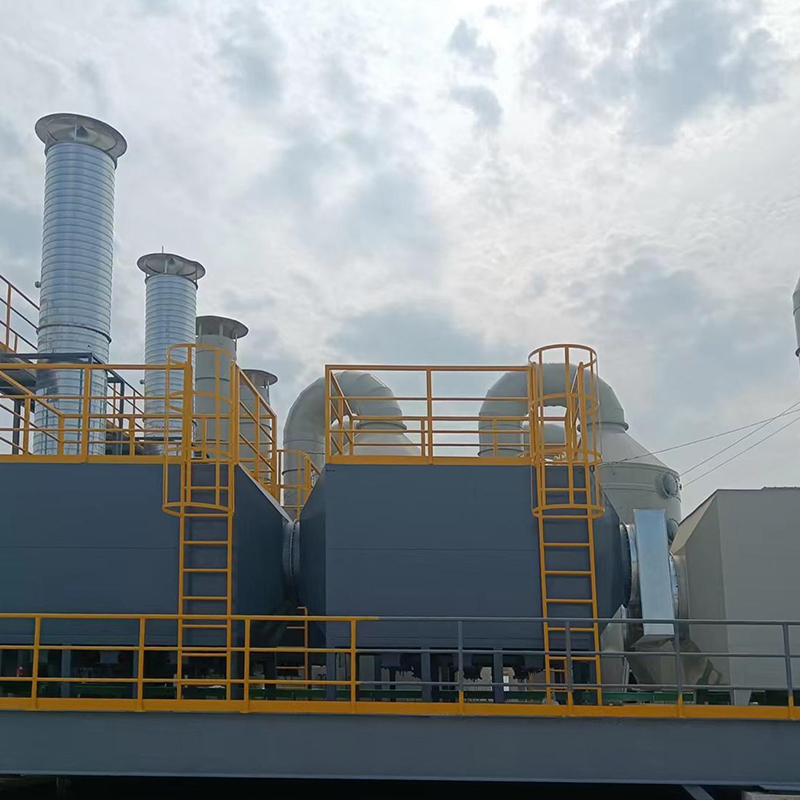

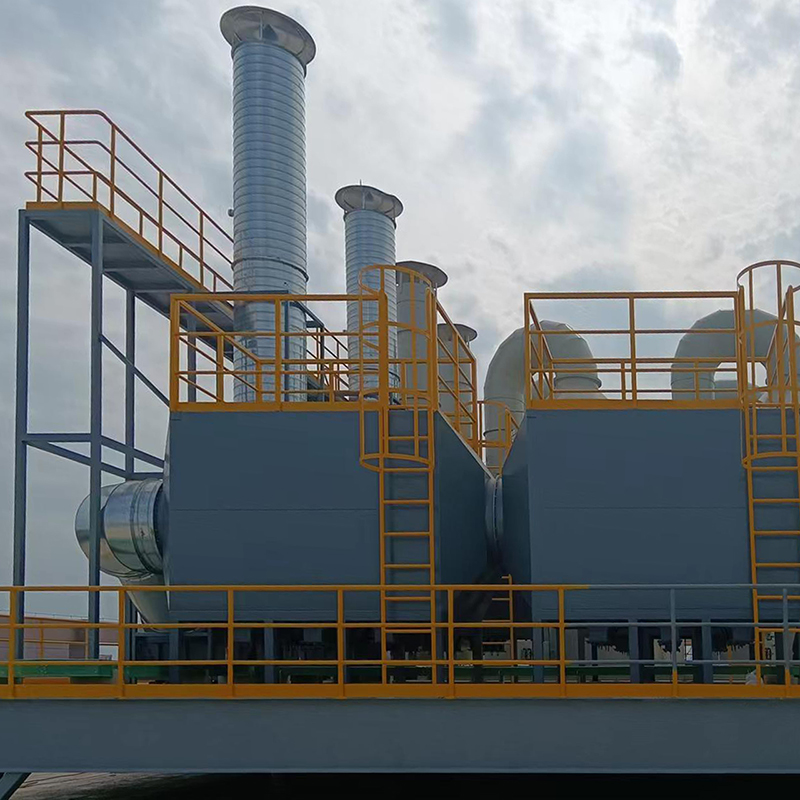

Cechy strukturalne
Sprzęt składa się głównie z zbiorników adsorpcyjnych, zaworów odcinających, filtrów, skraplaczy, zbiorników lotniczych, rurociągów parowych, zaopatrzenia w wodę i rurociągów drenażowych, wentylatorów i potoku. Para niskociśnieniowa jest stosowana jako medium desorpcyjne. W razie potrzeby można wyposażyć filtr pary, aby zwiększyć temperaturę pary do analizy rozpuszczalników o wyższych temperaturach wrzenia. Sprzęt ma wiele środków bezpieczeństwa, takich jak ochrona przed przeciążeniem wentylatora, ochrona przed przegrzaniem warstwy węglowej, powiązanie ognia i zawory kontrolne. Zużycie energii jest niskie podczas normalnego użytkowania, wymaga tylko mocy wentylatora spalin.
Wybór sprzętu
Parametry techniczne i zewnętrzne wymiary jednowarstwowego węgla aktywnego.
| Specyfikacja serii | XF-L-1000 | XF-L-1800 | XF-L-3000 | XF-L-5000 | XF-L-7000 | XF-L-8000 | XF-L-10000 | |
| Objętość powietrza o obróbce (m3/h) | 1000 | 1800 | 3000 | 5000 | 7000 | 8000 | 10000 | |
| Średnica zbiornika adsorpcji DG (mm) | F800 | ↓ 1000 | f11oo | 1600 | F1800 | F2000 | F2100 | |
| Pojemność napełniania węgla aktywnego (zbiornik KG/Li) | 100 | 200 | 300 | 380 | 500 | 750 | 800 | |
| Zużycie wód chłodzących skraplacza (m3/h) | 2 | 3 | 5 | 8 | 12 | 15 | 16 | |
| Sprężone ciśnienie i zużycie powietrza | 1 kg/cm² niewiele | Tak samo jak lewy | Tak samo jak lewy | Tak samo jak lewy | Tak samo jak lewy | Tak samo jak lewy | Tak samo jak lewy | |
| Model wentylatora | 9-19,4a | 9-19,4,5a | 9.19,4,5a | 9-19,5a | 9-19,5.6a | 9-19,5.6a | 9-19,6,3a | |
| Model silnika | Y-2p2.2kW | Y-2P4KW | Y-2p5.5kW | Y-2P15KW | Y-2P22KW | Y-2P30KW | Y-2P45KW | |
| Zużycie pary desorpcji kg/h (4 kg/cm^2) | 30 | 45 | 75 | 100 | 130 | 150 | 180 | |
| Wymiar (mm) | A | | 3400 | 4200 | 5100 | 6000 | 5800 | 7000 |
| B | | 2900 | 3100 | 3400 | 3920 | 4500 | 6000 | |
| H | | 100 | 120 | 140 | 160 | 160 | 160 | |
| Całkowita waga urządzenia | | 3.2t | 3.8t | 4.8t | 5.2t | 8.5t | 9.5t | |
Parametry techniczne i zewnętrzne wymiary dwuwarstwowego węgla aktywnego
| Specyfikacja serii | XF-LL-5000 | XF-LL-8000 | XF-LL-10000 | XF-LL-15000 | XF-LL-30000 | |
| Objętość powietrza o obróbce (nm³/h) | 5000 | 8000 | 10000 | 15000 | 30000 | |
| Średnica zbiornika adsorpcji D (MM) | 1500 | 1800 | 2000 | Określone osobno | Określone osobno | |
| Zarys Wymiary | A (mm) | 3800 | 4500 | 4900 | Określone osobno | Określone osobno |
| B (mm) | 3000 | 3500 | 3800 | Określone osobno | Określone osobno | |
| C (mm) | 1000 | 1100 | 1100 | Określone osobno | Określone osobno | |
| Hmm) | 4200 | 4600 | 5000 | Określone osobno | Określone osobno | |
| System oczyszczania | Wlot φmm | 400 | 530 | 560 | Określone osobno | Określone osobno |
| Outlet φmm | 280 | 380 | 400 | Określone osobno | Określone osobno | |
| System suszenia | Wlot φmm | 280 | 380 | 400 | Określone osobno | Określone osobno |
| Outlet φmm | 200 | 280 | 300 | Określone osobno | Określone osobno | |
| Pojemność napełniania węgla aktywnego (pojedynczy zbiornik) kg | Kolejna decyzja | Kolejna decyzja | Kolejna decyzja | Określone osobno | Określone osobno | |
| Zużycie analizy pary (0,4 MPa) kg/h | 350 | 460 | 550 | Określone osobno | Określone osobno | |
| Zużycie wody chłodzącej (TL = 30 ° C, T2 = 36 ℃) ³ m/h | 22 | 30 | 35 | Określone osobno | Określone osobno | |
| Sprężone powietrze (0,4 MPa) | Kilka | Kilka | Kilka | Kilka | Kilka | |
| Całkowita instalowana zasilanie (nadszarstwo pary) KW | Oddzielnie określ | Oddzielnie określ | Oddzielnie określ | Określone osobno | Określone osobno | |
| Wydajność oczyszczania | ≥90% | ≥90% | ≥90% | Określone osobno | Określone osobno | |
| Waga każdego zestawu sprzętu (t) | 7.5 | 9.5 | 12 | Określone osobno | Osobno zdeterminowane | |
