LQ-GXF Wysokie temperatura zawór odciążenia ciśnienia

Zamiar Stosowane głównie do proporcjonalnej wentylacji spalin o wysokiej temperaturze. LT jest szeroko stosowany w miejscach, w których wymagania dotyczące wycieku nie są wysokie, takie jak RTO i inne miejsca z bezpośrednim rozładowaniem dymu w wysokiej temperaturze. Składa się głównie z korpusu zaworu motyla i pasującego siłownika pneumatycznego (seria GT/RT/AT/AW), które można wykorzystać do kontroli przełącznika lub regulacji przepływu mediów rurociągowych. Zawór motyla przyjmuje nową strukturalną formę linii środkowej płyty motyli i krótkiej konstrukcji spawania płyty ze stalową ze zwartą konstrukcją, lekką wagą, łatwą instalacją, małą odpornością na przepływ, dużą pojemnością i pozwala uniknąć wpływu rozszerzenia o wysokiej temperaturze, co ułatwia obsługę. LT może być instalowany w wielu pozycjach bez wpływu kierunku przepływu medium. Napędzany sprężonym powietrzem łodyga zaworu napędza krążkową płytkę motyla, aby obrócić się wokół osi, aby kontrolować przepływ. Zawór uzupełnia jedną akcję (od otwarcia do zamknięcia lub z bliska do otwarcia) po obróceniu 90 ° od pozycji początkowej. Przeciwieństwo kończy drugą akcję (z blisko otwartych lub otwartych do zamknięcia).

Zdobądź wycenę

Pobierać

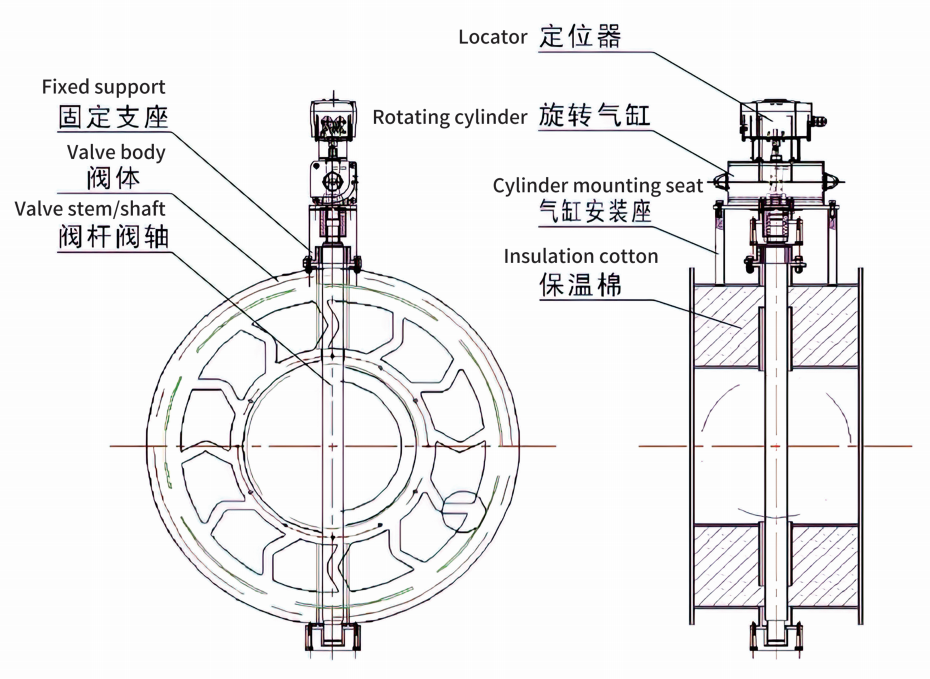

Forma strukturalna

Cechy

1. Materiał metalowy odporny na wysoką temperaturę o stabilnej strukturze i brak pęknięcia.

2. Pojedyncze ostrze o niskiej szybkości wycieku i wycieku wartości CV 0,5%.

3. Napęd pneumatyczny o elastycznym działaniu i niskim szumie.

4. Prosta struktura, łatwa w utrzymaniu i szybka zmiana, która poprawia wydajność pracy i skraca czas konserwacji. Zgodnie z wymaganiami klienta, różne pierścienie uszczelniające i części wykonane z różnych materiałów można wybrać do różnych mediów i warunków pracy, dzięki czemu zawór motyla pneumatyczny osiągnął świetne wyniki.

Posiada

Parametry sprzętu

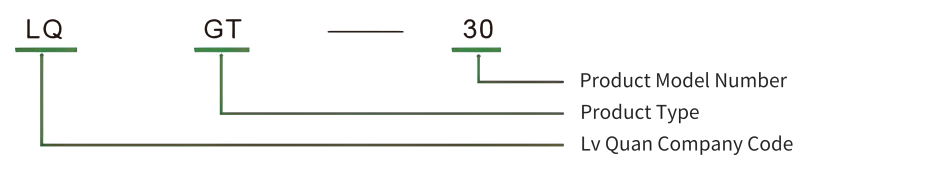

NIE.	Rtoairflow m3/h	Zawór o.d.mm	Zawór i.d. mm	Grubość izolacji pojedynczej bocznej mm
LQ-GT-30	4500	Φ800	Φ300	250
LQ-GT-35	7000-10000	Φ850	Φ350	250
LQ-GT-40	12000-20000	Φ900	Φ400	250
LQ-GT-60	25000-40000	Φ1100	Φ600	250
LQ-GT-70	55000-70000	Φ1200	Φ700	250

Uwagi:

1. Nie można stosować w środowiskach korozyjnych, lepkich lub cząsteczkowych

2. Miejsca wybuchowe wymagają ogólnego obróbki odpornej na eksplozję.

Zamiar

Stosowane głównie w zastosowaniach, które wymagają częstego ruchu i wysokich wymagań uszczelnienia, takie jak zawory wlotowe i wylotowe o dużej objętości powietrza trzeciej lub wielokamorowych RTO. LT składa się głównie z korpusu zaworu motyli i pasującego siłownika pneumatycznego, który można użyć do przełączania i kontrolowania niskociśnieniowych mediów rurociągowych.

Podwójny pręt łączący służy do podłączania dysku zaworu motyla i mimośrodowego wału, a tył jest przymocowany za pomocą pręta łączącego w celu ograniczenia skoku zaworu. Ta ekscentryczna struktura znacznie poprawia uszczelnienie zaworu.

Wał mimośrodowy, zasilany sprężonym powietrzem, jest napędzany do sterowania przełączaniem pręta łączącego dysku zaworu. Po obróceniu zaworu o 90 ° od początkowej pozycji, jedna akcja jest zakończona (od otwarcia do zamknięcia lub z bliska), a odwrotnie dla drugiej akcji (z bliska do otwarcia lub od otwarcia do zamknięcia).

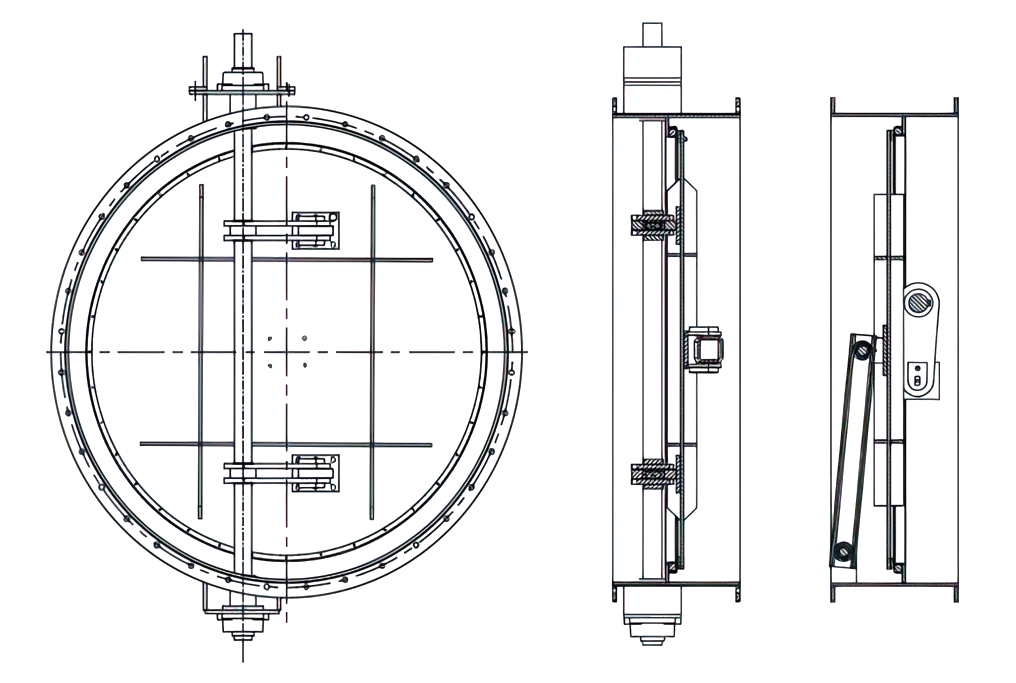

Forma strukturalna

Cechy

1. Wał mimośrodowy, niska szybkość upływu.

2. Napęd pneumatyczny, elastyczna operacja, krótki czas podróży, niski hałas.

3. Ma prostą strukturę, łatwą konserwację i szybkie przełączanie, i może być używany do zwiększenia wydajności pracy i skrócenia czasu konserwacji, a także do wybrania różnych materiałów do pierścieni uszczelnienia w zależności od wymagań klientów.

Ostrożność:

1. Nie można go stosować w korozyjnych, lepkich, ziarnistych miejscach płynów.

2. Miejsca wybuchowe wymagają pełnego obróbki odpornej na wybuch.

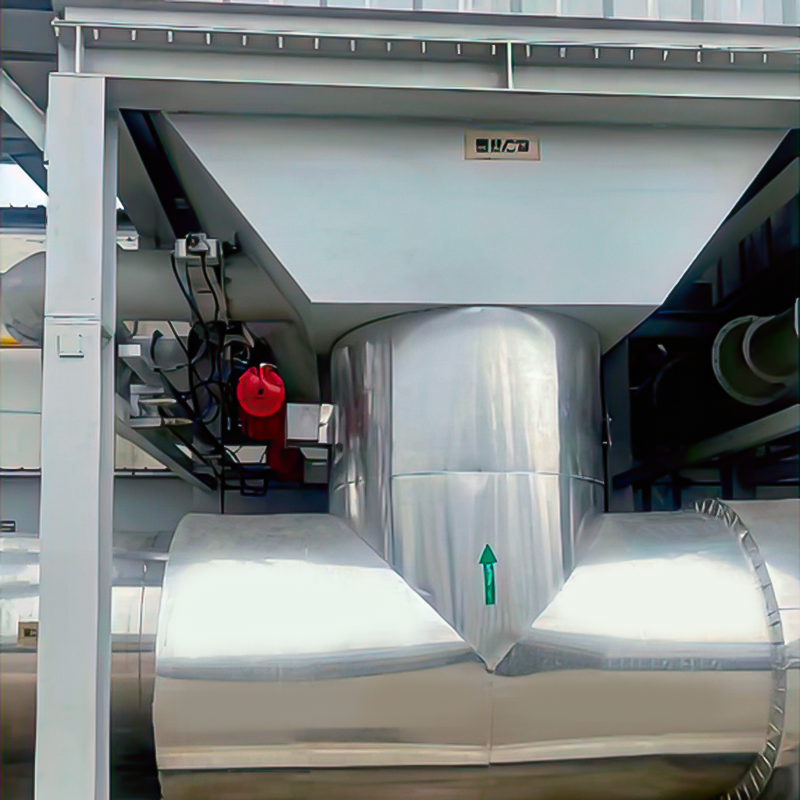

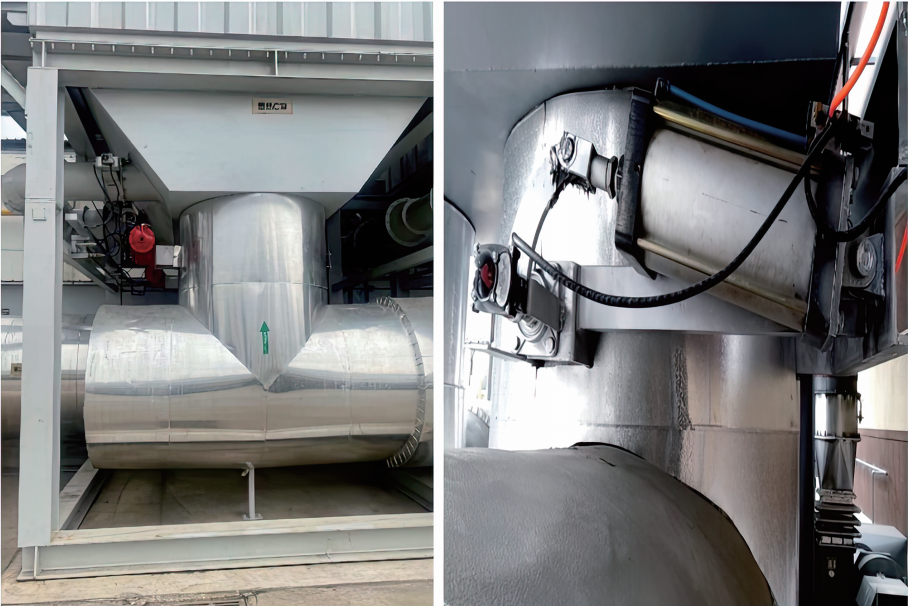

Aplikacje inżynieryjne
