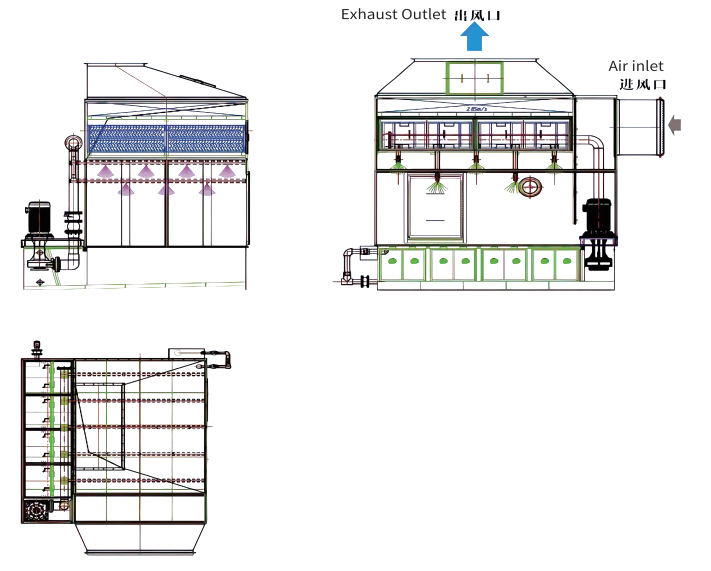

Forma strukturalna
Zasada pracy
Pozioma szafka w sprayu jest wyposażona w dwie zasłony wodne w środku. Pierwszy to prostokątna płytka perforowana ze stali nierdzewnej, a druga to nie do przedstawienia płyty ze stali nierdzewnej. Woda wchodzi z koryta wodnego nad płytą zasłonną wodną i tworzy warstwę wody płynącą od góry do dołu na płycie ze stali nierdzewnej. Gaz spalin wchodzi na koniec kolektora pyłu i zderza się z folią wody płynącą w dół na płycie ze stali nierdzewnej. Gaz zawierający kurz jest przechwycony i uwięziony przez mokrą warstwę wodną, a cząsteczki pyłu spływają w dół zasobów wodnych na dnie zbiornikowym z wodą. Po zderzeniu z drugą płytą zasłony wodnej gaz spalin uderza w wodę w dolnej części płyty zasłony wodnej i krąży. Niektóre z większych cząstek pyłu bezpośrednio osiedlają się w tacy wodnej. Następnie gaz zawierający pył przechodzi przez kanał w kształcie litery S z dużą prędkością i wznosi dużą liczbę kropel wody, umożliwiając pełne kontakt z kropelkami z kropelkami i usuwa zawartość pyłu w gazie. Ta metoda może osiągnąć wydajność usuwania pyłu na ponad 85% dla cząstek i kurzu powyżej 5 μm.
Charakterystyka

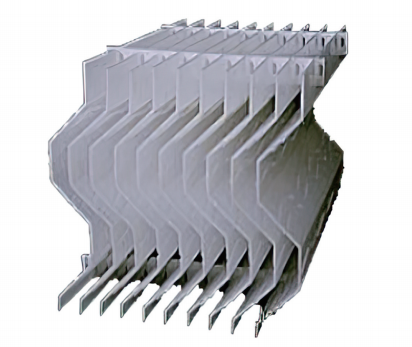

Po usunięciu pyłu separator wody gazowej w wylocie usuwa wilgoć w gazie. Spływ gazowy przechodzi przez kanał zakrętu demistera, a pod działaniem siły bezwładności i grawitacji ciekłe kropelki przenoszone w przepływie gazu są oddzielone. Po usunięciu pyłu gaz spalin przepływa przez demister z pewną prędkością, a gaz spalin zmienia kierunek szybko i ciągle. Z powodu siły odśrodkowej i bezwładności mgła spada w spalinach zderzających się z ostrzami demisterów i są gromadzone. Krople mgły są gromadzone w celu utworzenia strumienia wody i spadającego do dolnej tacy zbierania wody pod działaniem grawitacji, osiągając separację gazu-ciecz, zapewniając, że gaz spalinowy przepływający przez demister spełnia wymagania dotyczące defogowania i zostanie rozładowywane.

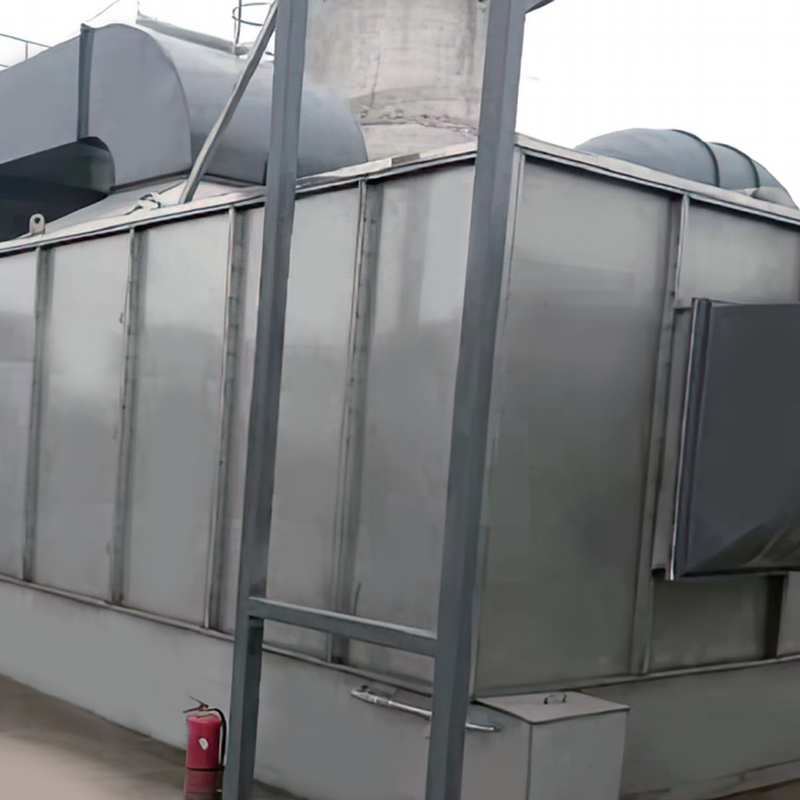

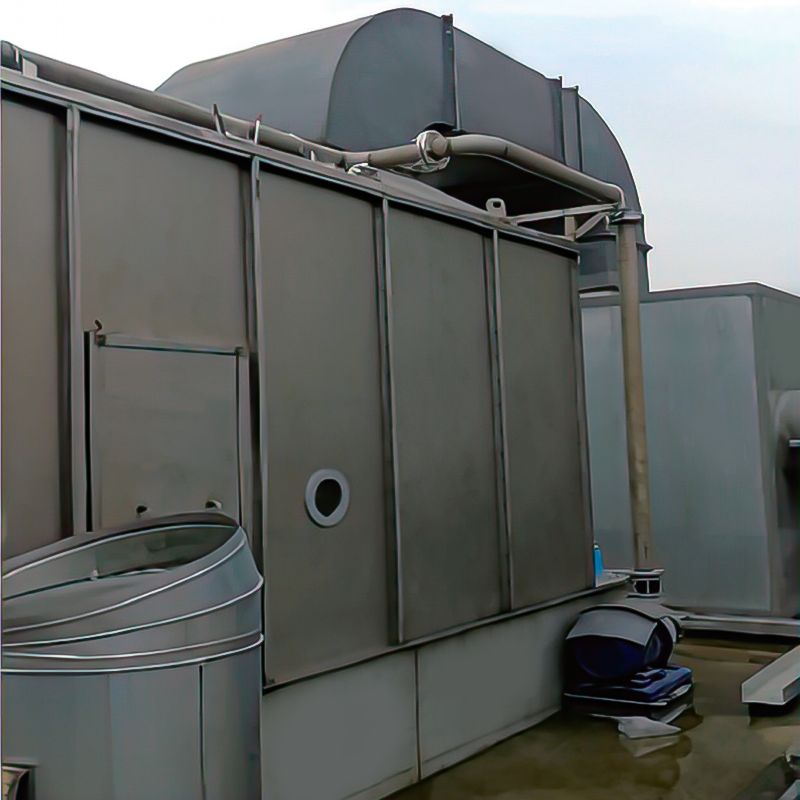

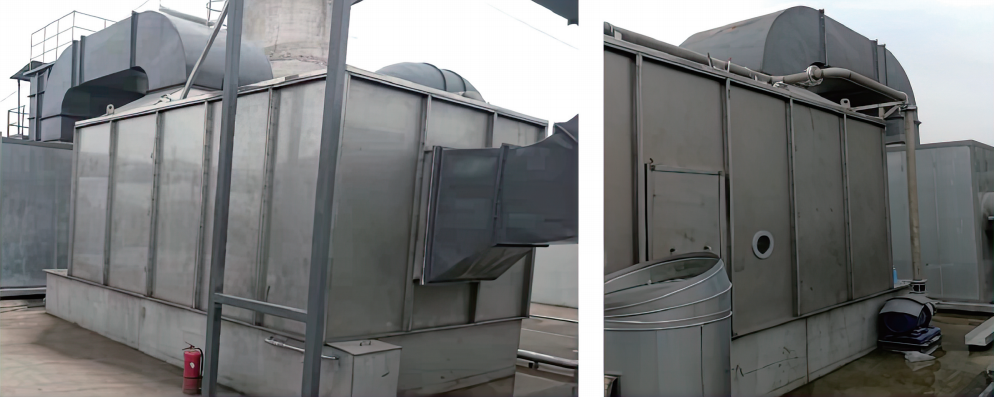

W porównaniu z pionową wieżą usuwania pyłu sprayu, pozioma szafka usuwania pyłu (zasłona wodna) ma tę zaletę, że wygodna konserwacja i różne metody usuwania pyłu. Ta szafka usuwania pyłu przyjmuje usuwanie pyłu zasłony wodnej, a korpus szafki wykonany jest z materiału ze stali nierdzewnej z tacą wodną ze stali nierdzewnej. Strona szafki jest wyposażona w drzwi konserwacyjne, które są wygodne, aby personel mógł wejść i utrzymywać.
Zalety: Łatwy układ, duża objętość powietrza do oczyszczania i usuwania pyłu, wysoka wydajność usuwania pyłu i wygodna konserwacja.
