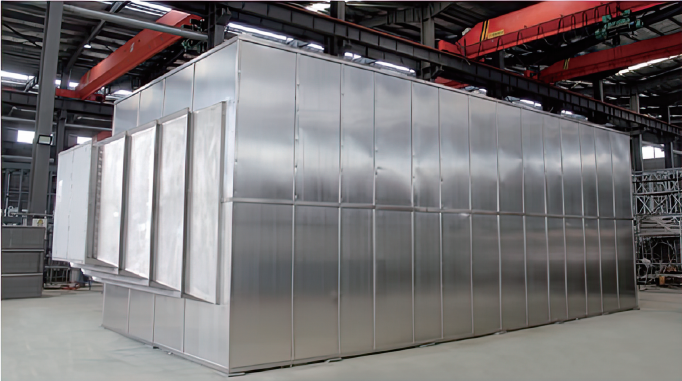

Wymiennik ciepła płyty gazowej
1. Szeroki zakres zastosowań: Składniki wymiennika ciepła są stali nierdzewne i mogą spełniać wymagania warunków pracy niskiej do wysokiej temperatury.
2. Bezpieczne i niezawodne: Ogólna elastyczna konstrukcja może wytrzymać naprężenie termiczne spowodowane rozszerzeniem materiału w środowiskach o wysokiej temperaturze. Po zakończeniu każda jednostka przechodzi test ciśnienia, aby upewnić się, że nie ma wycieków, zanim zostanie uznane za kwalifikowane do opuszczenia warsztatu.
3. Mały ślad: Wymiennik ciepła i system oczyszczania gazu wydechowego można zaprojektować i zainstalować jako całość, w pełni wykorzystując przestrzeń i zmniejszając teren witryny.

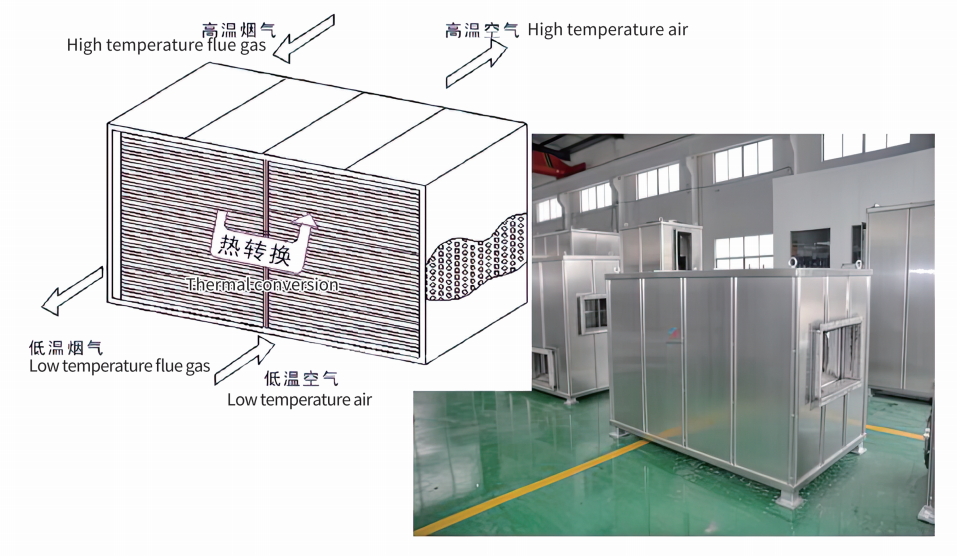

Formularze strukturalne
Pola aplikacji
Systemy oczyszczania gazów odpadowych: systemy utleniacza termicznego regeneracyjnego (RTO), utlenianie katalityczne (CO), systemy utleniania bezpośredniego (do) i procesy kombinacji itp.

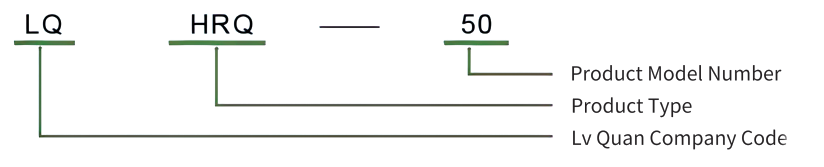

Numer produktu
Tabela wyboru
| Model | Obszar wymiany ciepła | Specyfikacja | Waga sprzętu (t) | Wymiennik ciepła w niskiej temperaturze ≤450 ℃ | ||
| Wymienniki ciepła | NIE. | Waga (kg) | ||||
| Zakres 1 | 0-20 m² | - | -- | 1220*610 | -- | -- |
| Zakres 2 | 20-50 m² | -- | -- | 1220*610 | -- | -- |
| HRQ-50 | 50 | 2600*1000*1200 | 1.7 | 1220*610 | 54 | 378 |
| Zakres3 | 50-100 m² | -- | -- | 1220*610 | | -- |
| HRQ-100 | 100 | 2600*2000*1200 | 2.6 | 1220*610 | 106 | 742 |
| Zakres 4 | 100-200m² | -- | -- | 1220*610 | -- | -- |
| HRQ-150 | 150 | 2800*2800*1200 | 3.6 | 1220*610 | 160 | 1120 |
| HRQ-200 | 200 | 2400*2000*2750 | 4.3 | 1220*610 | 212 | 1484 |
| Zakres 5 | 200-300m² | -- | -- | 1220*610 | -- | -- |
| HRQ-250 | 250 | 2400*2400*2750 | 5.2 | 1220*610 | 268 | 1876 |
| HRQ-300 | 300 | 2400*2800*2750 | 5.8 | 1220*610 | 320 | 2240 |
| Zakres 6 | 300-400m² | | | 1220*610 | -- | -- |
| HRQ-400 | 400 | 3750*2000*2750 | 6.9 | 1220*610 | 424 | 2968 |
| Zakres 7 | 400-500 m² | -- | -- | 1220*610 | -- | -- |
| HRQ-500 | 500 | 3750*2400*2750 | 8 | 1220*610 | 536 | 3752 |
| Zakres 8 | 500m² | -- | -- | 1220*610 | -- | -- |
