Odpowiednie branże i zakres
System ten ma zastosowanie do scentralizowanego rozładowania od (-10 ° C do 15 ° C) organicznego gazu odpadowego w branżach takich jak mechaniczne, elektroniczne, chemiczne, farmaceutyczne, lekkie, druk, budowa statków i urządzenia elektryczne. Rodzaje rozpuszczalników organicznych, które można oczyszczyć i odzyskać, obejmują następujące pojedyncze lub mieszane rozpuszczalniki:
-Aromatyczne węglowodory: benzen, toluen, ksylen, styren itp.
-Ketony: aceton, cykloheksanon, keton etylowy itp.
-Esters: octan etylu, octan butylu, keton metylu izobutylowy, olej bananowy itp.
-Holary: metanol, etanol, alkohol izopropylowy itp.
-Petroleum Produkty: lotna benzyna, olej napędowy itp.
Parametry techniczne i charakterystyka wydajności
| Model Parametr | Seria Wov-TXW-40 | Seria Wov-TXW-60 | Seria Wov-TXW-80 | Notatki | |
| Objętość obróbki spalin (NM³) | 3000-4000 | 4500-6000 | 6000-8000 | | |
| Stężenie gazu spalinowego (mg/m3) | ≤4000 | (-10-15 ° C) | |||
| Wymiar (mm) | 2300X2200X3600 | 3200X2700X4100 | 4200X2800X4700 | | |
| Opór (MPA) | 0,3-0,5 | 0,3-0,5 | 0,3-0,5 | | |
| Energia elektryczna (kW) | 11 | 18.5 | 28 | | |
| Wysokość środka wlotowego (mm) | 735 | 915 | 119.5 | | |
| Przepływ wody | Ciśnienie (MPA) | 0.1 | 0.1 | 0.1 | |
| Konsumpcja (m3/h) | 15 | 40 | 60 | | |
| Para desorpcji | Ciśnienie (MPA) | 0.4 | 0.4 | 0.4 | |
| Konsumpcja (m3/h) | 20-50 | 60-100 | 150-230 | | |
| Sprężone powietrze | Ciśnienie (MPA) | 0,4-0,5 | 0,4-0,5 | 0,4-0,5 | |
| Konsumpcja (m3/h) | 0.3 | 0.36 | 0.45 | | |
| Waga sprzętu (kg) | 2800 | 3900 | 5100 | | |
Charakterystyka i zalety sprzętu
1. Urządzenie wykorzystuje aktywne włókna węglowe o dużej powierzchni właściwej (1000 ~ 1500㎡/g) i jednolitej mikroporowatej strukturze jako materiał adsorpcji, który ma zalety o wysokiej wydajności oczyszczania i mniej wypełniania materiałów adsorpcji.
2. Czas adsorpcji i desorpcji rozpuszczalników organicznych jest krótki, prędkość jest szybka, a jakość odzyskanych rozpuszczalników jest dobra.
3. Cały system jest kontrolowany przez programy mikrokomputerowe i może być obsługiwany ręcznie lub automatycznie, z łatwą obsługą i wysoką niezawodnością.
4. Sprzęt i komponenty w systemie są montowane w kompaktowej konstrukcji, która jest łatwa w zainstalowaniu i zajmuje niewielki obszar.
5. Redukcja wibracji, izolacja dźwiękowa, zapobieganie eksplozji, nadmierna temperatura i środki ochrony nadciśnienia są przyjmowane dla wszystkich urządzeń i komponentów w systemie, zapewniając bezpieczne działanie i przydatność do instalacji w różnych lokalizacjach, takich jak podłogi warsztatowe, podłogi i dachy.
6. Szybkość przepływu powietrza została zaprojektowana zgodnie z wymaganiami użytkownika.

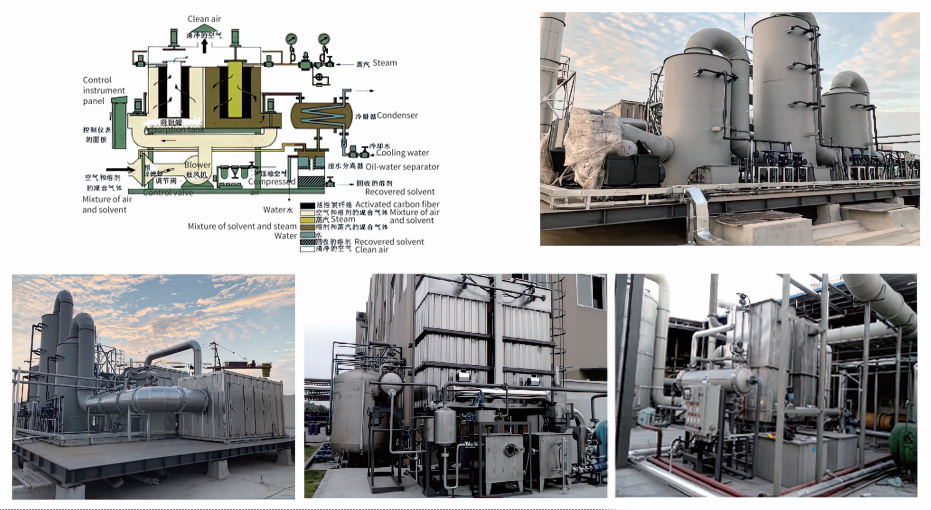

Przepływ procesu i zasada pracy
Zasada pracy tego urządzenia oparta jest na sile adsorpcyjnej mikroporowatego aktywnych materiałów na cząsteczkach lub klastrach rozpuszczalnika. Kiedy przemysłowy gaz odpadów przechodzi przez pożywkę adsorpcyjną, rozpuszczalniki organiczne w nim są „uwięzione” i usuwane, co powoduje oczyszczenie paliwa organicznego. Zgodnie z teorią molekularnego ruchu termicznego, gdy energia cieplna jest dodawana do układu adsorpcji z zewnątrz, zwiększa energię ruchu termicznego zaadsorbowanych cząsteczek lub klastrów. Gdy siła ruchu termicznego jest wystarczająca, aby przezwyciężyć siłę adsorpcji, organiczne cząsteczki rozpuszczalnika „uwolnią się” z układu adsorpcji, a pożywka adsorpcyjna zostanie zregenerowana. To urządzenie ma dwa zestawy adsorbers wypełnionych felami z włókna węglowego, A i B, do cyklicznych procesów adsorpcji-desenacji desorpcji.
Stan rozpuszczalników organicznych zależy od temperatury i ciśnienia środowiska. Organiczne rozpuszczalniki zdysocjowane od adsorbera są w stanie gazowym, gdy ciśnienie, które doświadczają w wysokiej temperaturze, jest poniżej lub zbliżone do ciśnienia pary nasycenia odpowiadającej temperaturze. Po obniżeniu temperatury rozpuszczalników organicznych przez skraplacz (wymiennik ciepła) zmniejsza się również odpowiadające ciśnienie pary nasycenia, a ciśnienie w układzie będzie znacznie wyższe niż organiczne ciśnienie pary, rozpuszczalniki organiczne kondensują się w ciecz. Rozpuszczalnik i kondensat wymieszany ciecz przepływają do separatora. Większość rozpuszczalników organicznych jest nierozpuszczalna lub lekko rozpuszczalna w wodzie. Rozpuszczalniki organiczne są odzyskiwane z separatora, wykorzystując zasadę separacji grawitacyjnej w oparciu o różnicę ciężaru właściwego między rozpuszczalnikami a wodą. Kondensat jest rozładowywany po leczeniu odpornym na wybuch.
